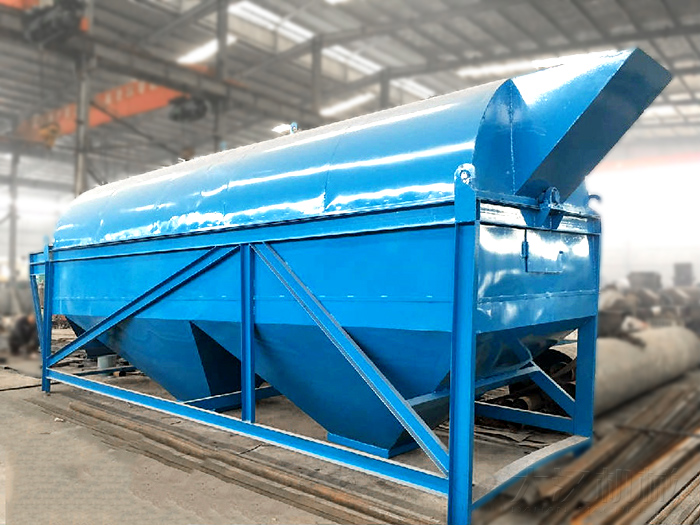

滾筒篩分機

產品概述

滾筒篩分機又叫滾筒篩分機，是選礦上常用的一種分選設備，也是分選河沙時的一種篩分設備。滾筒篩分機采用滾筒篩分原理，物料通過不停的翻滾來實現不同等級粒度的篩選，終從各自的出料口排出，因此滾筒篩分機堵網機率低，工作效率高，是人工篩分效率的10 倍以上。

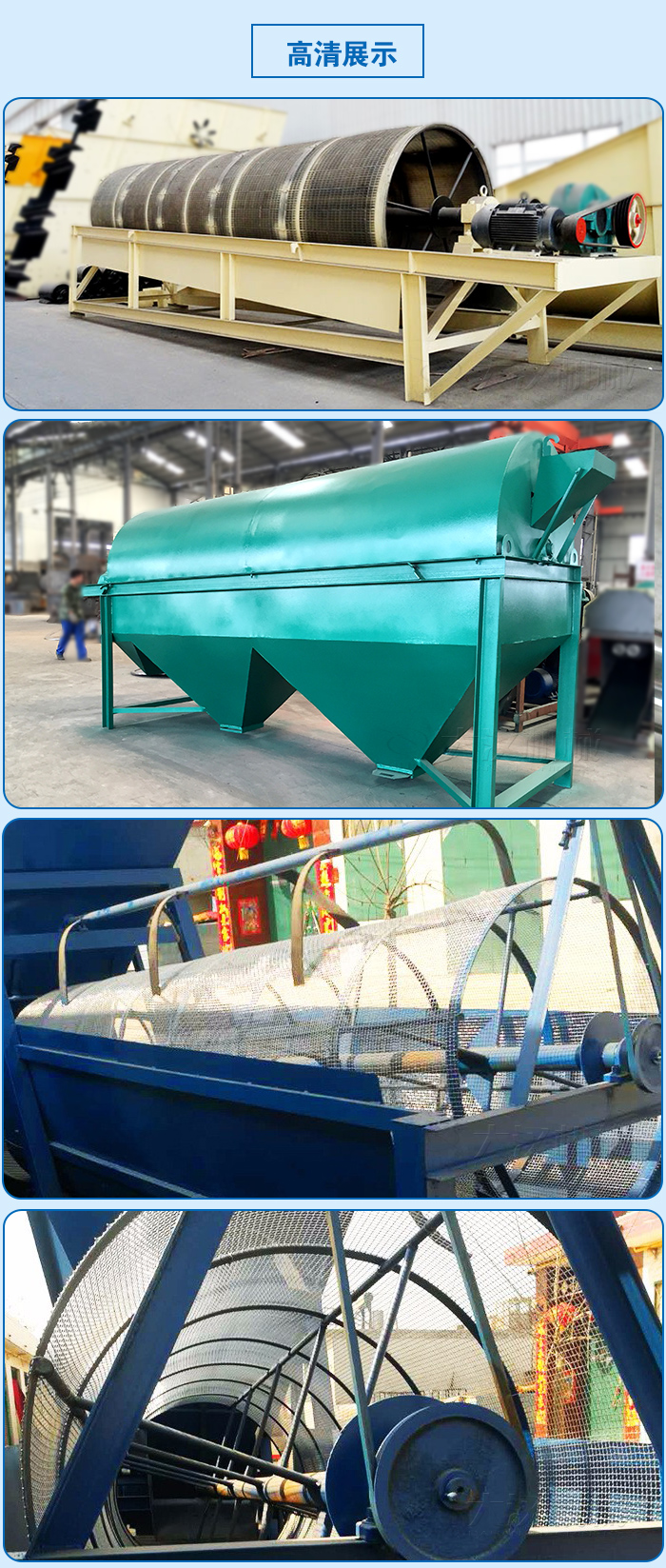

高清實拍

適用范圍

1、石料場中用于大小石子分級以及分離出泥土和石粉。

2、沙石場中用于沙石分離。

3、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。

4、化工行業、選礦行業用于大小塊狀物分級及分離粉狀物質。

特點及優勢

1、滾動篩分，摩擦系數小、使用壽命長、維護成本低、且篩孔不易堵塞；

2、設備內部設置有梳型清篩機構，在篩分過程中，不會出現堵網現象，有效提高了設備的篩分效率；

3、產量每小時可以達到50-800噸，易大型化；

4、整個篩分簡用密封隔離罩所密封，清除了篩分循環過程中的粉塵飛揚，塊狀飛濺等現象，避免了對工作環境的污染。

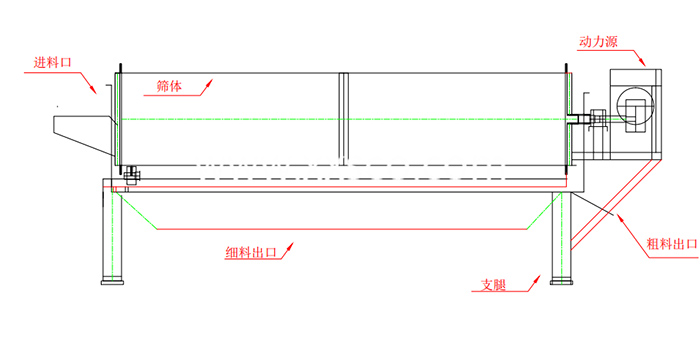

外形尺寸及結構

技術參數

型號	出力(t/h)	功率	篩筒直徑	篩筒長度	入料粒度	篩下粒度	外型尺寸(長×寬×高mm)
GTS1015	50	3.0	1000	1500	≤300	0～100	2600×1400×1700
GTS1020	100	4.0	1000	2000			3390×1400×2140
GTS1225	160	5.5	1200	2500			4146×1600×2680
GTS1530	250	7.5	1500	3000			4460×1900×2820
GTS1545	350	11	1500	4500	≤400		5960×1900×3080
GTS1848	450	15	1800	4800			6500×2350×4000
GTS2055	600	22	2000	5500			7500×2550×4800
GTS2265	800	30	2200	6500			8500×2750×5000

工作原理

滾筒篩分機主要是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成，破碎的石料進入滾筒后，一方面隨著滾筒轉動而被篩選，靠滾筒旋轉的離心力及跳汰作用來篩分物料。一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。

滾筒篩分機安裝調試

一）、調試前的準備工作：

1、滾筒篩各部件安裝完，檢查合格后，可進行試運轉。試運轉前，應詳細檢查各部件按圖紙所示安裝正確，各緊固件牢靠，篩體周圍是否有妨礙滾筒篩運行的障礙物；

2、將長方形檢修門處于打開位置，并通過手動盤車旋轉篩分筒，觀察梳型清篩機構有無犯卡、磨擦現象，若有則可通過調整螺栓進行調整；

3、檢查各軸承座、變速箱應潤滑良好，變速箱油位應適當；

4、電源接頭應牢固可靠，絕緣良好，接地正確。

二）、空載試車

1、點動電機控制按鈕，檢查電機轉向應與籠式滾筒篩所示轉向一致；

2、啟動設備運轉1－2小時，觀察滾筒篩運行情況，若發現異常聲響或其它現象，應及時停機檢查，找出原因，排除故障。

試運轉1－2小時應檢查下列項目：

a、 大軸軸承溫度，要求高溫度不超過75℃，溫升不超過45℃。

b、 各處緊固螺栓的緊固情況，發現松動應及時擰緊。
