小型滾筒篩

產品介紹

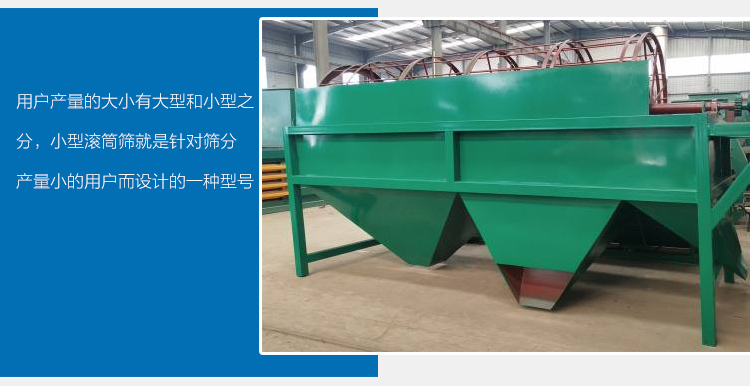

小型滾筒篩又叫小型滾筒篩沙機，根據用戶產量的大小有大型和小型之分，小型滾筒篩就是針對篩分產量小的用戶而設計的一種型號，它是通過對顆粒粒徑大小來控制垃圾分選的，筒體一般分幾段，可視具體情況而定，篩孔由小到大排列，每一段上的篩孔孔徑是相同的，克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題，篩分效率高，產量大。

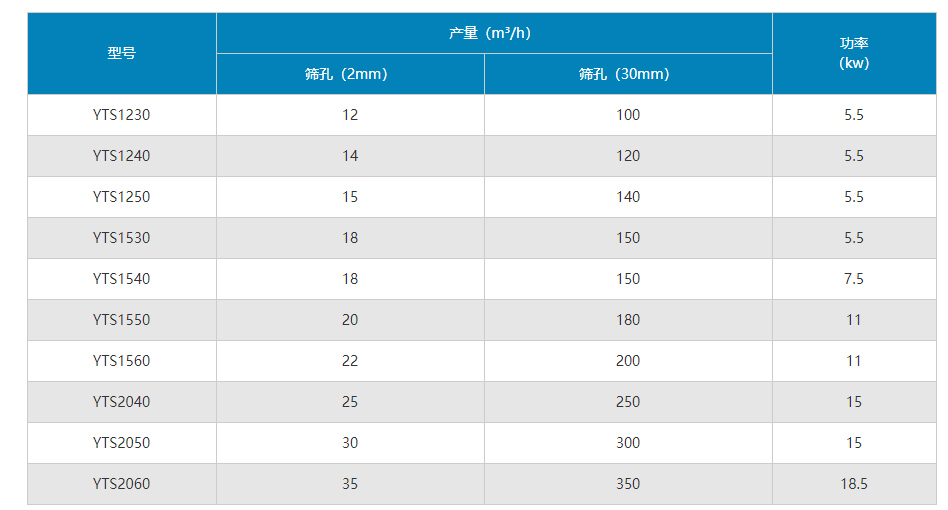

小型滾筒篩常見的兩種型號：

YTS1230小型滾筒篩篩體規格φ1*3，篩體傾角5°-7°，筒體轉速22.5轉/分，進料粒度60mm，產量為10-60噸/時。
YTS1240小型滾筒篩篩體規格φ1*4，篩體傾角5°-7°，筒體轉速25轉/分，進料粒度60mm，產量為11-80噸/時。

適用范圍

建筑行業：用于大小石子分級以及分離出泥土和石粉。

煤炭行業：用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。

化工行業：用于對物料進向分級過濾。

選礦行業：用于大小塊狀物分級及分離粉狀物料。

突出優勢

1、物料適應性廣，應用于各類物料篩分，無論是劣質煤、煤泥、還是煙煤以及其它類物料，都可順利進行篩分。

2、設備可設有梳型清篩機構，可以針對咋質量多的物料篩選，物料不堵塞。

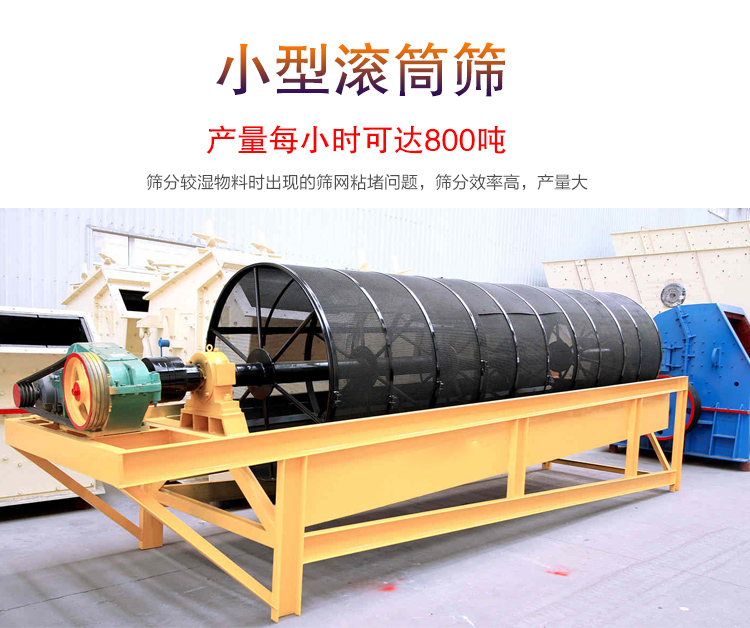

3、相同尺寸下，圓面積比其它形狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大，產量每小時可達800噸。

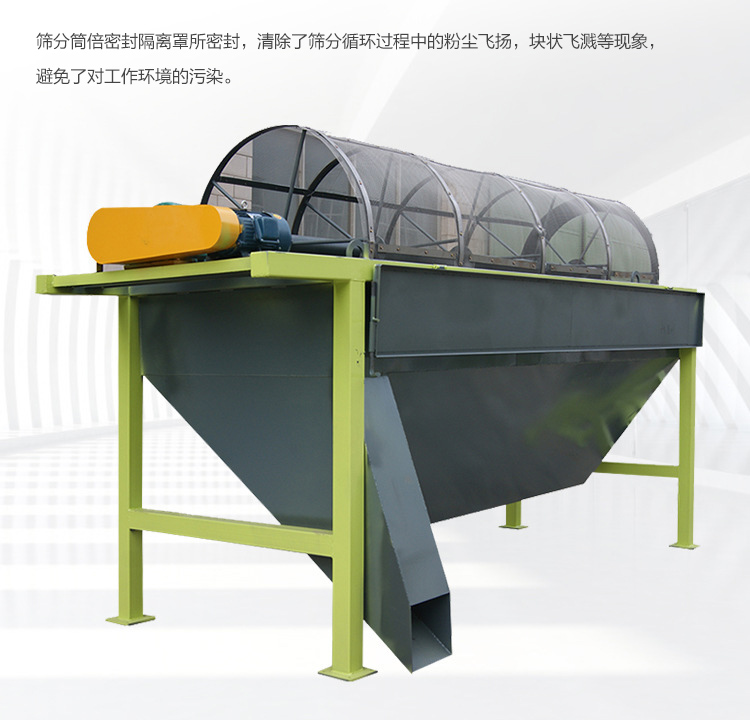

4、篩分筒倍密封隔離罩所密封，清除了篩分循環過程中的粉塵飛揚，塊狀飛濺等現象，避免了對工作環境的污染。

5、滾筒支承采用整體通軸結構，回轉篩速度小，運行平穩，并且有密封隔離罩與外界隔離，使噪音無法傳遞到外部，降低工作噪音。

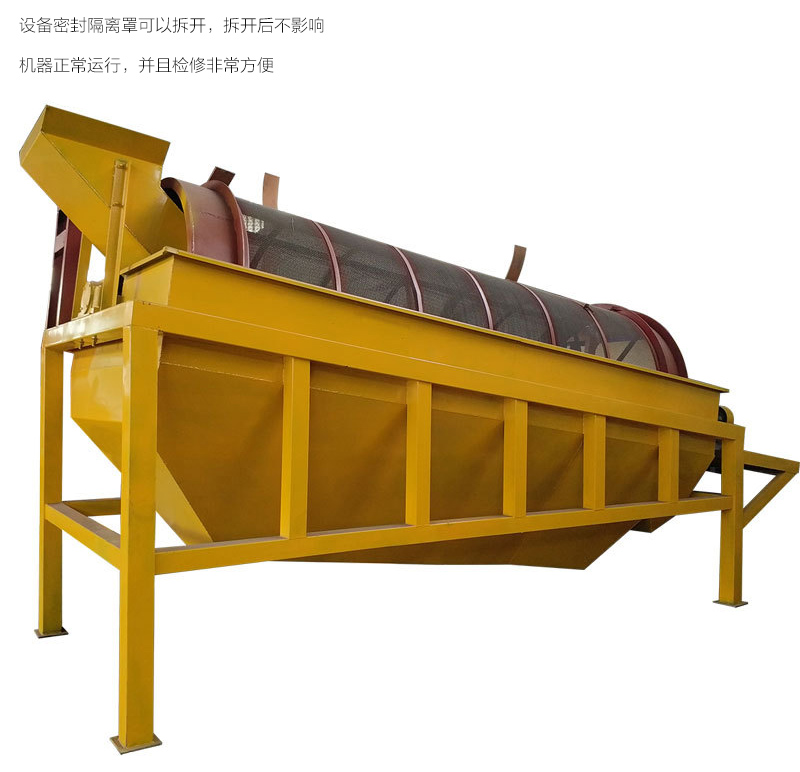

6、設備密封隔離罩可以拆開，拆開后不影響機器正常運行，并且檢修非常方便。

結構組成

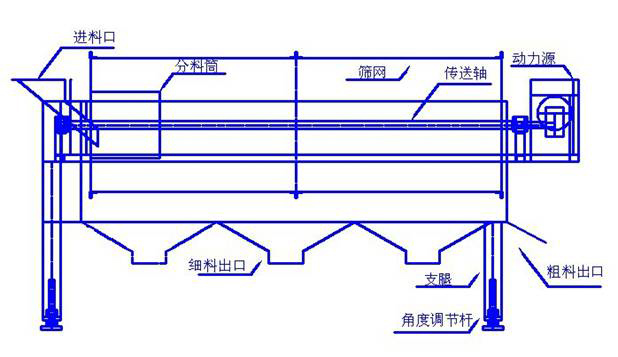

小型滾筒篩主要由電機、減速機、滾筒裝置、機架、密封蓋、進料口、出料口等部分組成。

主體結構是篩分筒，它是由若干個圓形狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。電動機經減速器與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動，物料自上而下通過篩分筒分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。

工作原理

小型滾筒篩利用機械方法，通過數片并列的篩條構成篩孔并形成篩面。篩筒旋轉利用物料的自重進行篩分，破碎的石料進入滾筒后，靠滾筒旋轉的離心力及跳汰作用來篩分物料。通過不同網目的篩網逐一篩出。不同規格的石料篩出后經漏斗落入皮帶機送至成品料場。靠滾筒旋轉的離心力及跳汰作用來篩分物料，通過不同網目的的篩網逐漸被篩出。
